Фильтры

Водяной фильтр — это устройство, предназначенное для очистки воды от механических примесей. Применение таких устройств позволяет получать чистую воду, которая используется при капельном орошении.

Виды фильтров:

• Гравийный
• Сетчатый
• Дисковый
• Центробежный

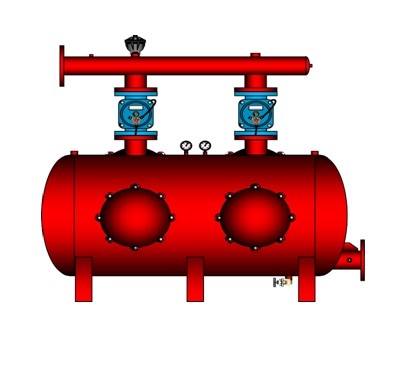

Гравийный фильтр:

Поступающая на фильтр мутная вода проходит через слой гравия, оставляя на его поверхности осадок загрязняющих частиц, так как поры между этими частицами, отложившимися на поверхности фильтрующего материала, меньше пор между зернами последнего. По мере накопления в порах и на поверхности фильтрующего материала задержанных при фильтровании частиц взвеси возрастает сопротивление фильтра проходу через него воды и соответственно растет потеря напора в фильтре. В практических условиях при возрастании потерь давления на фильтре до 0,3-0,8 кгс/см2 фильтр промывают с целью удалить с поверхности фильтрующего материала отфильтрованные примеси.

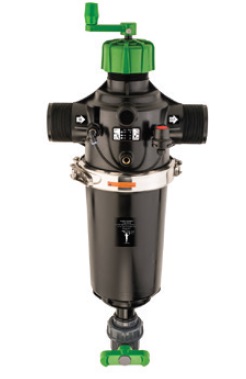

Сетчатый

Работа такого фильтра происходит следующим образом. Вода поступает в фильтр и очищается через слой нержавеющей сетки.

Дисковый фильтр

Дисковый фильтр представляет собой корпус, внутри которого установлен фильтрующий элемент (диски). Фильтрующий элемент выполнен в виде набора дисков, плотно прижатых друг к другу.

На дисках нанесены специальные канавки определённого размера, которые соответствуют требуемой степени очистки, диски изготовлены из высокопрочного износоустойчивого пластика.

Принцип действия. В рабочем состоянии диски плотно прижаты друг к другу, в результате чего образуются фильтрационные каналы, проходя через которые вода очищается. Вода подаётся через специальное устройство, придающее потоку вихревое вращение.

Вода пропускается через диски, и все загрязнения задерживаются на фильтрующем элементе. Затем они удаляются при промывке.

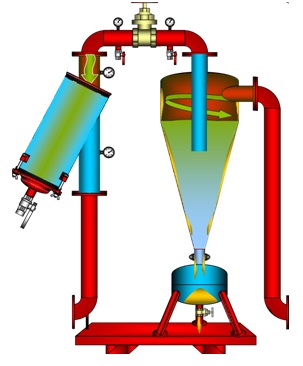

Центробежный

В общих чертах принцип работы центробежного фильтра заключается в поступлении загрязненной воды в корпус устройства через специальный патрубок с последующим нисходящим движением вращающегося потока. Под действием центробежной силы отсеиваются взвешенные загрязняющие частицы, которые переносятся вторичным потоком в специальную емкость.

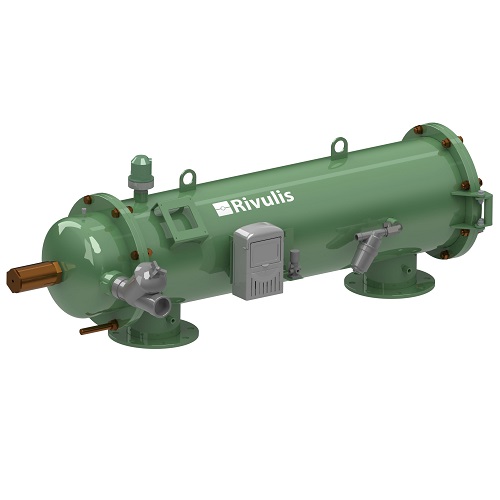

Гравийный фильтр	Сетчатый ручной	Сетчатый полуавтоматический	Сетчатый автоматический	Дисковый фильтр	Центробежный (циклонный) фильтр

Краны

В системах орошения одним из ключевых элементов является запорно-регулирующая аппаратура или попросту краны.

Функция кранов в системах капельного орошения - это регулирование количества, направления движения и напора подаваемой воды. Также отдельной строкой идут воздушные клапаны для удаления воздуха из систем капельного орошения.

Условно запорно-регулирующую аппаратуру в системах полива можно разделить на следующие группы:

• гидравлические клапаны;
• направляющие клапаны;
• ручные шаровые краны.

Гидравлические клапаны

Гидравлические клапаны - устройства для регулирования параметров потока воды методом изменения проходного сечения клапана под воздействием потока воды.

Наиболее часто используются следующие виды гидравлических клапанов:

• Предохранительный - поддерживает давление до определенного установленного уровня. В нормальном положении закрыт и открывается, когда в системе полива достигает предельно допустимого значения давление срабатывания.
• Редукционный - поддерживает установленное давление на выходе после себя. Имеет наибольшее распространение и применяется как для уменьшения входного давления от высоконапорных магистралей в систему полива (обычно применяется в металлическом исполнении), так и для регулирования давления на поливных блоках систем орошения (обычно используются пластиковые клапаны).

Направляющие клапаны

Направляющие клапаны пропускают или останавливают поток воды или воздуха при достижении заданных настройками клапана значения.

Оросительные системы комплектуются следующими видами направляющих клапанов:

• Воздушный клапан - монтируется в самой высокой точке системы и предохраняет от завоздушивания системы. Запорный элемент - это обычно пластиковый шарик, перекрывающий проходное отверстие в момент когда поток проходящий через него меняется с воздушного на поток жидкости.
• Клапан обратной промывки - используется в песчано-гравийных секционных фильтрах для промывки фильтровальной засыпки обратным током воды. Меняет направление потока воды в период включения режима промывки.
• Обратный клапан - пропускает воду только в одном направлении. В системах орошения используется перед насосной станцией для предотвращения вытекания воды из магистрали в случае ее остановки.

Шаровые краны

Гидравлические клапаны	Направляющие клапаны	Шаровые краны
